Каков электрический шум, создаваемый твердотельным реле?
Меня, как поставщика твердотельных реле, часто спрашивали об электрических помехах, связанных с этими устройствами. Электрический шум в твердотельных реле (SSR) — это тема, требующая глубокого понимания, особенно для тех, кто использует эти реле в различных электрических и электронных приложениях.
Понимание твердотельных реле
Прежде чем углубляться в электрические шумы, давайте вкратце разберемся, что такое твердотельные реле. Твердотельное реле — это электронное коммутационное устройство, которое включается или выключается при подаче небольшого внешнего управляющего сигнала. В отличие от электромеханических реле, в которых используются движущиеся части, в твердотельных реле для выполнения функции переключения используются полупроводниковые компоненты, такие как тиристоры, симисторы или МОП-транзисторы. Это делает их более надежными, имеют более длительный срок службы и обеспечивают более высокую скорость переключения.
ТТР широко используются во многих отраслях промышленности, включая промышленную автоматизацию, управление отоплением, освещением и распределением электроэнергии. Например, в промышленной автоматизации ТТР используются для управления питанием двигателей, нагревателей и другого электрооборудования. Они также используются в бытовой технике, такой как духовки и кондиционеры, для точного контроля температуры.
Источники электрического шума в твердотельных реле
1. Переключение переходных процессов
Одним из основных источников электрического шума в ТТР являются переходные процессы переключения. Когда ТТР включается или выключается, происходит быстрое изменение тока и напряжения на нагрузке. Это внезапное изменение может вызвать высокочастотные скачки напряжения и скачки тока. Например, когда ТТР отключает высокоиндуктивную нагрузку, такую как двигатель или соленоид, магнитное поле в индукторе внезапно разрушается. Согласно закону электромагнитной индукции Фарадея, это коллапсирующее магнитное поле вызывает всплеск высокого напряжения на индукторе. Этот скачок напряжения может в несколько раз превышать нормальное рабочее напряжение и может вызвать электрические помехи в цепи.
2. Ток утечки
Даже когда ТТР находится в выключенном состоянии, через полупроводниковые компоненты протекает небольшой ток утечки. Этот ток утечки может создавать электрические помехи низкого уровня. Хотя ток утечки обычно очень мал, в чувствительных цепях он все же может вызвать проблемы. Например, в схемах прецизионных измерений или электронных устройствах малой мощности ток утечки может привести к ошибкам в измерениях или повлиять на нормальную работу устройства.
3. Тепловой шум
Тепловой шум является еще одним источником электрического шума в ТТР. Полупроводниковые компоненты ТТР во время работы выделяют тепло. Беспорядочное движение электронов из-за этого тепла может генерировать электрический шум. Этот тип шума известен как тепловой шум или шум Джонсона-Найквиста. Величина теплового шума пропорциональна температуре полупроводникового компонента. С увеличением температуры ТТР тепловые шумы также возрастают.
Эффекты электрического шума, генерируемого твердотельными реле
1. Помехи в работу других электронных устройств
Электрический шум, создаваемый твердотельными реле, может мешать работе других электронных устройств в той же цепи или поблизости. Например, высокочастотные скачки напряжения, генерируемые во время переключения, могут передаваться в близлежащие сигнальные линии посредством электромагнитной индукции или емкостной связи. Это может привести к ошибкам в передаче данных или неисправности других электронных устройств. В системе управления эти помехи могут привести к отправке неверных управляющих сигналов, что приведет к неправильной работе оборудования.
2. Ухудшение сигнала
В системах связи или системах сбора данных электрический шум от ТТР может ухудшить качество сигнала. Шум может добавлять в сигнал нежелательные компоненты, что затрудняет извлечение исходной информации. Например, в цифровой системе связи шум может вызвать битовые ошибки при передаче данных, снижая надежность связи.
Снижение электрических шумов в твердотельных реле
1. Демпфирующие цепи
Схемы демпфирования обычно используются для уменьшения переходных процессов переключения в твердотельных реле. Схема демпфера обычно состоит из резистора и конденсатора, последовательно соединенных с нагрузкой. Когда SSR переключается, снабберная схема поглощает энергию всплеска напряжения и рассеивает ее в виде тепла. Это уменьшает амплитуду скачка напряжения и связанный с ним электрический шум.
2. Фильтрация
Фильтрация — еще один эффективный метод снижения электрических шумов. Фильтры нижних частот можно использовать для блокировки высокочастотных составляющих электрического шума. Эти фильтры пропускают низкочастотные сигналы (например, нормальную рабочую частоту нагрузки), одновременно ослабляя высокочастотный шум. Например, в цепи источника питания можно использовать фильтр нижних частот для сглаживания формы сигнала напряжения и уменьшения шума.
3. Правильное заземление
Правильное заземление необходимо для снижения электрических помех в цепях ТТР. Хорошая система заземления обеспечивает путь с низким импедансом, по которому шумовой ток течет к земле. Это помогает предотвратить попадание шума в другие части схемы. Кроме того, правильное заземление также может уменьшить электромагнитные помехи между различными компонентами цепи.
Приложения и важность понимания электрического шума
В различных приложениях решающее значение имеют понимание и управление электрическим шумом в ТТР. Например, в медицинском оборудовании, где точность и надежность имеют первостепенное значение, электрический шум от ТТР может оказать существенное влияние на производительность оборудования. Любые помехи, вызванные шумом, могут привести к неправильному диагнозу или лечению.
В области возобновляемых источников энергии, таких как солнечные энергетические системы, ТТР используются для управления потоком энергии. Электрический шум, создаваемый этими твердотельными реле, может повлиять на эффективность преобразования энергии и стабильность электросети. Поэтому необходимо следить за тем, чтобы электрические шумы поддерживались на минимальном уровне.

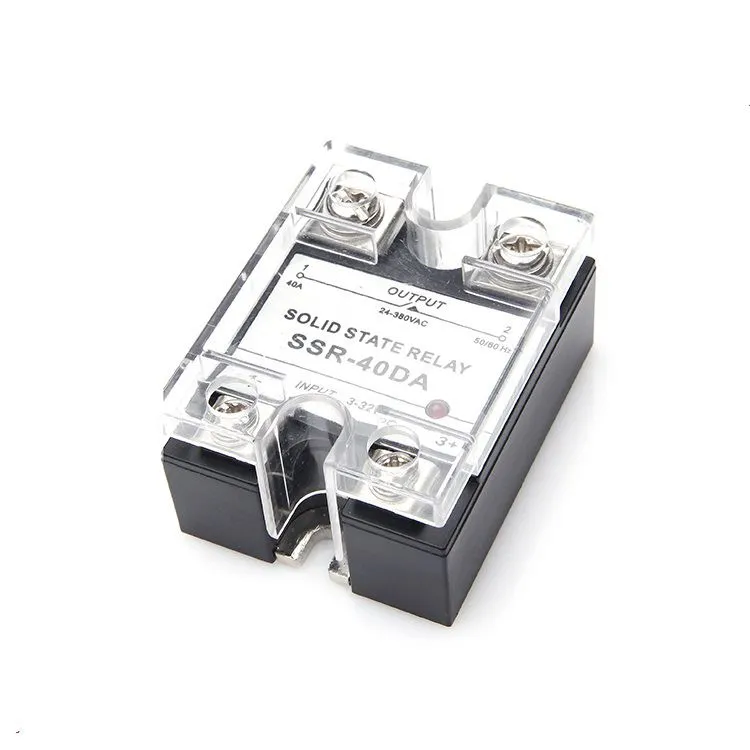

При рассмотрении вопроса о покупке твердотельных реле важно выбрать правильный тип реле для вашего применения. Мы предлагаем широкий ассортимент твердотельных реле, в том числеТвердотельное реле 24 В,Реле 24 В, иТвердотельное реле 24 В переменного тока. Эти реле разработаны с учетом различных требований и могут обеспечить надежную работу с минимальными электрическими шумами.
Если вы заинтересованы в наших твердотельных реле или у вас есть какие-либо вопросы об электрических помехах и их уменьшении, мы приглашаем вас связаться с нами для дальнейшего обсуждения и переговоров о закупках. У нас есть команда экспертов, которые могут предоставить вам профессиональные советы и решения.
