Мини-твердотельные реле (SSR) являются важными компонентами современных электрических и электронных систем, предлагая многочисленные преимущества по сравнению с традиционными электромеханическими реле. Меня, как поставщика мини-твердотельных реле, часто спрашивают о том, как работают эти устройства. В этом сообщении блога я углублюсь во внутреннюю работу мини-твердотельных реле, исследуя их принципы, компоненты и применение.
Основные принципы твердотельных реле
Чтобы понять, как работают мини-твердотельные реле, важно сначала понять фундаментальные принципы твердотельных реле в целом. В отличие от электромеханических реле, которые используют механические контакты для размыкания и замыкания электрической цепи, твердотельные реле полагаются на полупроводниковые устройства, выполняющие ту же функцию. Это означает, что в твердотельном реле нет движущихся частей, что дает ряд преимуществ, включая более быстрое время переключения, более длительный срок службы и снижение электрического шума.
Основная работа твердотельного реле предполагает использование входного управляющего сигнала для включения или выключения выходной цепи нагрузки. Когда на вход реле подается управляющий сигнал, он активирует полупроводниковый прибор, например тиристор или транзистор, который, в свою очередь, позволяет току течь через выходную цепь нагрузки. И наоборот, при снятии управляющего сигнала полупроводниковый прибор отключается, прерывая протекание тока в выходной цепи.
Компоненты мини-твердотельных реле
Мини-твердотельные реле обычно состоят из нескольких ключевых компонентов, каждый из которых играет решающую роль в работе реле. Эти компоненты включают в себя:
- Входная цепь: Входная цепь отвечает за прием управляющего сигнала и преобразование его в подходящую форму для управления полупроводниковым переключающим устройством. В большинстве твердотельных мини-реле входная цепь состоит из оптрона, который обеспечивает электрическую изоляцию между входной и выходной цепями. Такая изоляция помогает защитить схему управления от электрических помех и скачков напряжения в выходной цепи.
- Оптопара: Оптопара, также известная как оптоизолятор, представляет собой устройство, которое использует свет для передачи электрического сигнала от одной цепи к другой, обеспечивая при этом электрическую изоляцию. В мини-твердотельном реле оптопара состоит из светодиода (светодиода) и фотодетектора. Когда через светодиод протекает ток, он излучает свет, который затем обнаруживается фотодетектором. Фотодетектор преобразует световой сигнал в электрический сигнал, который используется для управления полупроводниковым переключающим устройством.
- Полупроводниковое коммутационное устройство: Полупроводниковое коммутационное устройство является сердцем мини-твердотельного реле. Он отвечает за управление потоком тока в выходной цепи нагрузки. В зависимости от применения полупроводниковое коммутационное устройство может представлять собой тиристор, симистор или транзистор. Тиристоры и симисторы обычно используются в приложениях переменного тока, а транзисторы обычно используются в приложениях постоянного тока.
- Выходная цепь: Выходная цепь отвечает за подключение полупроводникового коммутационного устройства к выходной цепи нагрузки. Обычно он состоит из ряда резисторов, конденсаторов и диодов, которые используются для защиты полупроводникового переключающего устройства от скачков напряжения и скачков тока.
Как работают мини-твердотельные реле
Теперь, когда у нас есть базовое представление о компонентах твердотельных мини-реле, давайте подробнее рассмотрим, как они работают. Работу мини-твердотельного реле можно разделить на два основных этапа: входной этап и выходной этап.
Входной этап
Входной каскад мини-твердотельного реле начинается при подаче управляющего сигнала на входную цепь. Сигнал управления может быть либо напряжением постоянного тока, либо импульсным сигналом, в зависимости от типа реле. При подаче управляющего сигнала через светодиод в оптопаре протекает ток. Светодиод излучает свет, который затем обнаруживается фотодетектором в оптопаре. Фотодетектор преобразует световой сигнал в электрический сигнал, который используется для управления полупроводниковым переключающим устройством.
Выходной каскад
Как только полупроводниковое коммутационное устройство активировано, оно позволяет току течь через выходную цепь нагрузки. Величина тока, который может протекать через выходную цепь нагрузки, зависит от номинала полупроводникового коммутационного устройства. В большинстве мини-твердотельных реле полупроводниковое коммутационное устройство рассчитано на определенный максимальный ток и напряжение.
При снятии управляющего сигнала с входной цепи ток через светодиод в оптопаре прекращается. Это приводит к тому, что светодиод перестает излучать свет, что, в свою очередь, приводит к тому, что фотодетектор перестает генерировать электрический сигнал. Без электрического сигнала полупроводниковое коммутационное устройство отключается, прерывая протекание тока в выходной цепи нагрузки.
Преимущества мини-твердотельных реле
Мини-твердотельные реле обладают рядом преимуществ по сравнению с традиционными электромеханическими реле, в том числе:
- Более быстрое время переключения: Мини-твердотельные реле могут включаться и выключаться гораздо быстрее, чем электромеханические реле. Это делает их идеальными для приложений, требующих высокоскоростного переключения, таких как управление двигателем и регулирование электропитания.
- Более длительный срок службы: Поскольку мини-твердотельные реле не имеют движущихся частей, они менее подвержены износу, чем электромеханические реле. Это приводит к увеличению срока службы и снижению затрат на техническое обслуживание.
- Снижение электрического шума: Мини-твердотельные реле производят меньше электрического шума, чем электромеханические реле. Это делает их идеальными для приложений, чувствительных к электрическим шумам, таких как аудио- и видеооборудование.
- Маленький размер: Мини-твердотельные реле намного меньше по размеру, чем электромеханические реле. Это делает их идеальными для применений, где пространство ограничено, например, в печатных платах и небольших электронных устройствах.
Применение мини-твердотельных реле
Мини-твердотельные реле используются в широком спектре применений, в том числе:
- Промышленная автоматизация: Мини-твердотельные реле обычно используются в системах промышленной автоматизации для управления работой двигателей, нагревателей и другого электрооборудования. Они также используются в программируемых логических контроллерах (ПЛК) для управления потоком электрических сигналов между различными компонентами системы.
- Регулирование электропитания: Мини-твердотельные реле используются в схемах регулирования источника питания для управления выходным напряжением и током источника питания. Они также используются в схемах зарядки аккумуляторов для контроля процесса зарядки и предотвращения перезарядки.
- Бытовая техника: Мини-твердотельные реле используются в различных бытовых приборах, таких как холодильники, стиральные машины и кондиционеры. Они используются для управления работой двигателей, нагревателей и других электрических компонентов прибора.
- Автомобильная электроника: Мини-твердотельные реле используются в системах автомобильной электроники для управления работой различных электрических компонентов, таких как фары, задние фонари и электрические стеклоподъемники. Они также используются в системах управления двигателем для управления системами впрыска топлива и зажигания.
Наши предложения продуктов

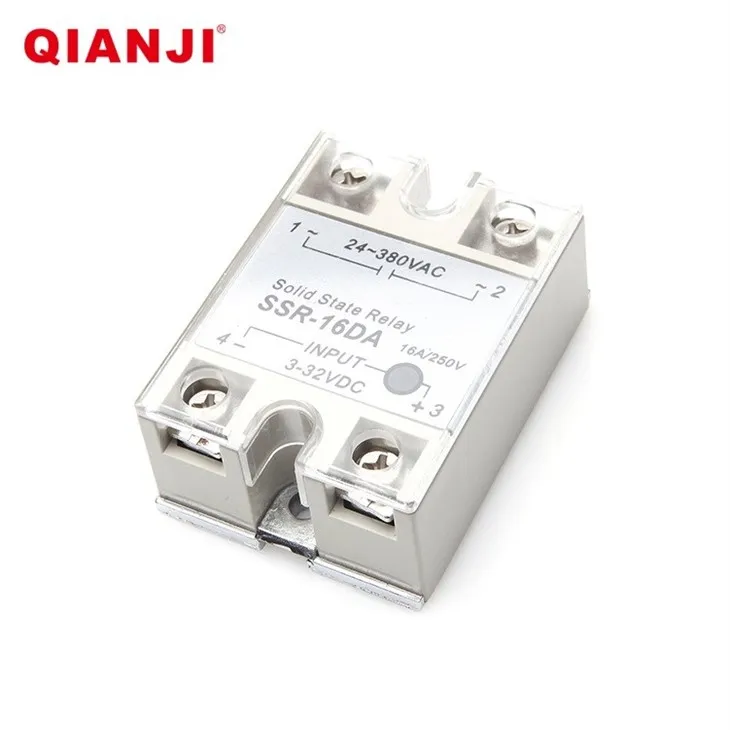

Как поставщик мини-твердотельных реле, мы предлагаем широкий ассортимент продукции для удовлетворения потребностей наших клиентов. В линейку нашей продукции входятТвердотельное реле постоянного тока 3А,Твердотельное реле 220 В переменного тока, иЛучшее твердотельное реле для автоматизации. Эти реле предназначены для обеспечения надежной и эффективной работы в различных приложениях.
Свяжитесь с нами для закупок
Если вы заинтересованы в приобретении мини-твердотельных реле для вашего применения, мы рекомендуем вам связаться с нами для получения дополнительной информации. Наша команда экспертов будет рада помочь вам выбрать реле, соответствующее вашим потребностям, и предоставить вам конкурентоспособное предложение. Мы стремимся предоставлять нашим клиентам высококачественную продукцию и отличное обслуживание клиентов.
Ссылки
- Дорф, Р.К., и Бишоп, Р.Х. (2016). Введение в электрические цепи. Уайли.
- Седра, А.С., и Смит, К.К. (2015). Микроэлектронные схемы. Издательство Оксфордского университета.
- Горовиц П. и Хилл В. (2015). Искусство электроники. Издательство Кембриджского университета.
