Как выявить и уменьшить шум реле в ваших цепях?

Шум реле можно обнаружить, услышав щелчки или увидев странные действия схемы. Действуя быстро, вы предотвратите вред и сохраните работоспособность вашей системы. Релейный шум является обычным явлением во многих цепях, поэтому не переживайте. Вы можете исправить это, выполнив правильные действия, и улучшить свои схемы. И новички, и эксперты могут справиться с шумом реле с помощью простых инструментов и способов.

Ключевые выводы

Шум реле можно обнаружить, прислушавшись к щелчкам или жужжанию. Также следите за странными действиями схемы. Частая проверка помогает обнаружить проблемы на ранней стадии.

Используйте RC-демпферы и обратноходовые диоды для снижения шума реле. Эти детали помогают контролировать скачки напряжения. Они также защищают вашу цепь от повреждений.

Хорошая проводка очень важна. Держите провода низкого-напряжения подальше от проводов высокого-напряжения. Это помогает устранить помехи и шум.

Необходим регулярный уход. Чаще проверяйте реле и соединения. Это устраняет проблемы с шумом и обеспечивает хорошую работу ваших цепей.

Используйте фильтрацию для очистки сигналов. Фильтры нижних-частотных частот и усреднение сигнала помогают снизить нежелательный шум в ваших цепях.

Релейные источники шума

Электрические и механические причины

Шум реле может возникать по электрическим или механическим причинам. Когда вы работаете с цепями, вы можете увидеть следующие электрические причины:

Емкостная связь возникает, когда провода высокого-напряжения передают энергию другим проводам. Часто это происходит из-за скачков или скачков напряжения.

Индуктивная связь – это когда провод с током создает нежелательное напряжение в другом проводе. Это может вызвать электромагнитные помехи.

Напряжение обратного хода появляется, когда вы выключаете индуктивную нагрузку в катушке реле. Катушка пытается поддерживать ток, что приводит к сильному скачку напряжения. Этот всплеск может вызвать искрение и внести в цепь шум реле. Иногда это может привести к перезагрузке микроконтроллеров или повреждению других частей.

Механические вещи также вызывают шум реле:

Дуга возникает при размыкании или замыкании контактов реле. Это создает электрический шум и может мешать соседним устройствам.

Вы можете услышать статические помехи в аудиосигналах из-за искрения.

Контакты реле со временем могут изнашиваться или слипаться. Это усугубляет проблемы с шумом.

Переключение индуктивных нагрузок может повысить вероятность искрения и шума.

Совет: Чаще проверяйте и очищайте контакты реле. Это помогает снизить механический шум и продлевает срок службы реле.

Электромагнитные помехи и факторы окружающей среды

Электромагнитные помехи (EMI) могут увеличивать шум реле. Когда вы включаете или выключаете реле, быстрое изменение тока может вызвать перенапряжение.

«Когда электрический ток быстро меняется из-за реле или включения-выключения (особенно когда цепь выключается), в точке контакта возникает короткое высокое напряжение из-за индуктивности цепи. Это называется перенапряжением переключения. Контактный шум — это шум от перенапряжения переключения. Поскольку возникает очень высокое напряжение, оно может вызвать искру или послать радиоволны, потому что сильный затухающий колебательный ток в точке контакта смешивается с индуктивностью».

Вещи вокруг вас также могут изменить шум реле. В таблице ниже показано, как различные факторы могут повлиять на производительность реле:

Вам следует подумать об этих причинах, если вы хотите уменьшить шум реле в ваших цепях. Если вы знаете как электрические, так и экологические причины, вы можете сделать свои цепи тише и работать лучше.

Определение шума реле

Звуковые и визуальные сигналы

Вы можете обнаружить шум реле, используя свои чувства. Прислушивайтесь к странным щелчкам, жужжанию или хлопкам, когда реле работает. Эти звуки могут означать искрение или дребезг контактов внутри реле. Ищите крошечные искры или вспышки возле контактов реле. Иногда при включении реле вы можете видеть, как мигают индикаторы или экраны ведут себя странно.

Глядя на вашу печатную плату, вы можете обнаружить проблемы. Внимательно проверьте плату, проследите за проводами и найдите сломанные или старые детали. Таким образом, вы сможете увидеть, если что-то выглядит не так. Для этого шага вам не потребуются специальные инструменты. Тщательные проверки помогут вам обнаружить проблемы на ранней стадии и обеспечить правильную работу вашей цепи.

Совет: Используйте увеличительное стекло, чтобы осмотреть контакты реле и паяные соединения на наличие признаков повреждения или подгорания.

Инструменты измерения

Вы можете использовать инструменты для более точного определения шума реле. Для этого хорошо подходят устройства с цифровым входом/выходом 24 В. Эти инструменты обеспечивают лучший запас по шуму и блокируют плохие сигналы. Многие из них имеют входные фильтры, которые вы можете установить. Эти фильтры избавляют от ложных сигналов от дребезга контактов при переключении реле. Изоляция в этих инструментах также помогает блокировать шум от других источников питания. С помощью подходящих инструментов вы можете проверить и доказать наличие релейных помех в вашей цепи.

Поведение схемы

Шум реле может привести к странному поведению вашей схемы. Вы можете увидеть случайные сбросы, пропущенные сигналы или странные действия устройства. Иногда происходит перезапуск микроконтроллеров или датчики показывают неправильные показания. Если с вашей цепью все в порядке до тех пор, пока реле не переключится, вероятно, причиной является шум. Следите за закономерностями, например, за проблемами, только когда реле включается или выключается. Записи об этих событиях помогут вам найти и устранить источник шума.

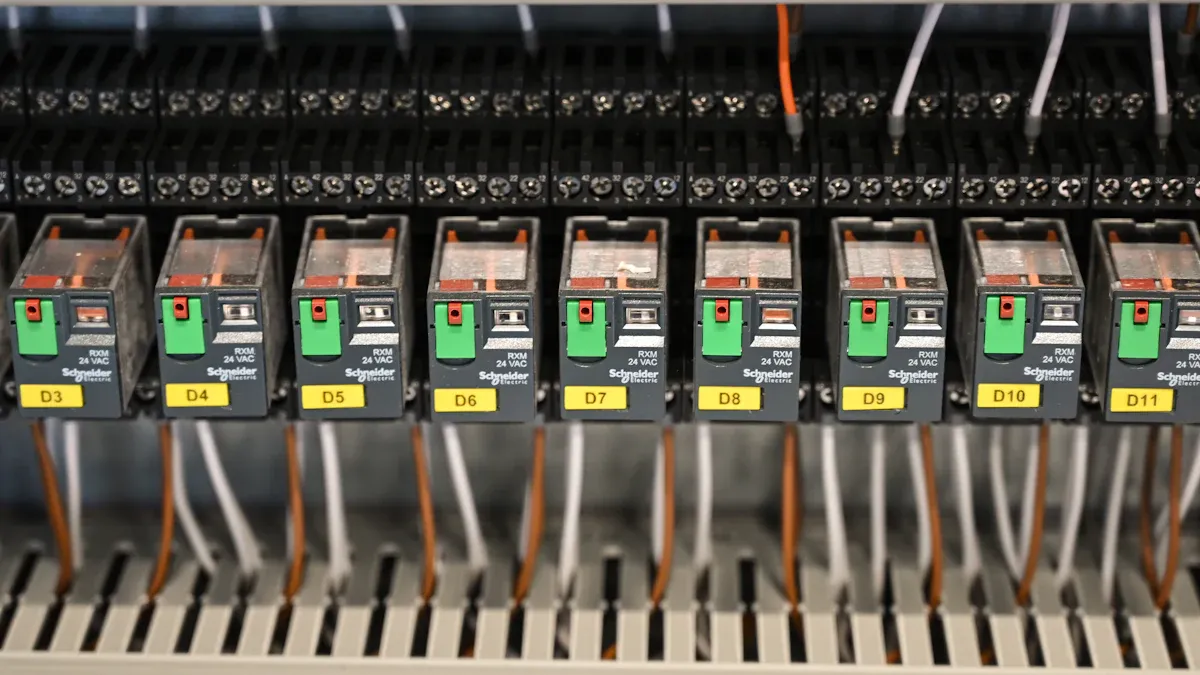

Методы снижения шума реле

RC-снабберы и обратноходовые диоды

Вы можете снизить шум реле с помощью RC-демпферов и обратноходовых диодов. В RC-демпфере между контактами реле используются резистор и конденсатор. Эта настройка предотвращает слишком высокое напряжение при размыкании или замыкании контактов. Это помогает остановить искрение и снижает энергию, создающую шум. В большинстве схем используются конденсатор емкостью 0,1 мкФ и резистор сопротивлением от 50 до 100 Ом. Если у вас реле высокого-напряжения, используйте конденсатор, выдерживающий большее напряжение, чем самая высокая точка вашей цепи. Если деталь слишком маленькая, она не будет блокировать шипы. Если он слишком велик, это может замедлить переключение и повредить детали.

Обратноходовые диоды отлично подходят для цепей постоянного тока с индуктивной нагрузкой. Ставишь диод на катушку реле. Когда реле выключается, диод обеспечивает безопасный выход энергии катушки. Это предотвращает появление шипов и обеспечивает безопасность других частей. Без обратноходового диода энергия катушки может вызвать искрение и повреждение. Использование обратноходового диода — это простой способ снизить шум реле и защитить вашу цепь.

Металлооксидные варисторы (MOV) также помогают снизить шум. Они могут выдерживать большие скачки напряжения и обходятся дешевле при выполнении работ с высоким-напряжением. Но MOV могут изнашиваться после многих скачков напряжения. TVS-диоды фиксируют более низкое напряжение и работают дольше при небольших скачках напряжения, но для некоторых применений они могут стоить дороже.

Совет: Всегда проверяйте номиналы демпфера или диода. Выберите правильные значения для вашего реле и нагрузки, чтобы получить наилучшие результаты.

Фильтрация и усреднение сигналов

Фильтрация помогает удалить ненужные высокочастотные-сигналы. Фильтры нижних-пропускают низкие сигналы, но блокируют более высокие. Это сохраняет ваши сигналы чистыми и устойчивыми. Вы можете сделать фильтр нижних-частотных частот с резистором и конденсатором. Поместите его перед аналого--в-цифровым преобразователем (АЦП), чтобы сделать сигналы более четкими.

Усреднение сигнала — еще один способ снизить шум реле. Усредняя множество показаний, вы сглаживаете случайные всплески. Это помогает в схемах, измеряющих слабые сигналы. Некоторые регистраторы данных позволяют устанавливать частоты фильтров. Например, установка фильтра на 50 или 60 Гц блокирует шум от линий электропередачи переменного тока. Вы также можете использовать режекторные фильтры для блокировки определенных частот шума.

Примечание. В источниках питания фильтры нижних-поддерживает стабильный выходной сигнал постоянного тока, удаляя высокочастотный-шум из близлежащих цепей.

Проводка и заземление

Хорошая проводка и заземление помогают значительно снизить шум реле. Держите провода низкого-и высокого-напряжения отдельно. Если провода расположены слишком близко, они могут передавать энергию через емкостную или индуктивную связь. Это может вызвать скачки напряжения и шум.

Для чувствительных сигналов используйте витые или экранированные провода.

Не прокладывайте сигнальные провода рядом с линиями электропередачи.

Для заземления используйте более толстый многожильный провод. Это снижает сопротивление и блокирует шум.

Если есть возможность, соедините заземления параллельно. Это устраняет проблемы с заземлением, но может потребоваться больше проводов.

Правильное заземление предотвращает распространение шума. Не используйте заземление оборудования в качестве возврата сигналов. Это может вызвать шум в вашей управляющей электронике и вызвать проблемы.

Совет: Сохраняйте наземную систему простой и понятной. Не делайте большие петли и не используйте шасси в качестве сигнальной земли.

Монтаж и установка

То, как вы устанавливаете реле, меняет уровень шума. Положите реле на прочную устойчивую поверхность. Тонкие или изогнутые панели могут трястись и усиливать шум. Используйте подходящее оборудование, чтобы реле оставалось неподвижным.

Не устанавливайте реле на панели, которые изгибаются или трясутся.

В местах с сильной тряской используйте щитки и более тихие детали.

Проверьте и отбалансируйте движущиеся части, такие как роторы, чтобы снизить тряску.

Для снижения шума используйте более толстые заземляющие провода, например 14 AWG или больше.

Примечание. Хороший монтаж и установка не только снижают шум реле, но и продлевают срок службы вашей цепи.

Советы по техническому обслуживанию

Регулярные проверки снижают шум реле. Чаще проверяйте свои реле, чтобы своевременно обнаружить проблемы. Следите за износом, ослаблением проводов или загрязнением. Очистите контакты и убедитесь, что все провода затянуты.

Используйте экранирование кабеля и держите детали отдельно.

Если вы видите дополнительный шум, добавьте ферритовые шарики или фильтры.

Защитные корпуса могут блокировать внешний шум.

Чаще проверяйте все соединения.

Совет: выработайте привычку проверять реле и провода. Это помогает устранить проблемы с шумом и обеспечивает правильную работу ваших цепей.

Используя эти методы, вы можете контролировать шум реле и создавать схемы, которые работают лучше и служат дольше.

Вы можете контролировать шум реле, если выполните несколько простых шагов:

Убедитесь, что все приборы правильно заземлены, и провода должны быть аккуратными.

Держите провода низкого-напряжения подальше от проводов высокого-напряжения.

Размещайте полупроводниковые-реле рядом с чувствительным оборудованием.

Держите шумные детали подальше от контроллеров.

Если вы всегда используете фильтрацию, демпферные схемы и оптическую изоляцию, ваши схемы будут работать лучше. Эти привычки помогают снизить шум и сделать сигналы более четкими. Продолжайте использовать эти советы, чтобы ваши схемы работали тихо и хорошо работали каждый день.

Часто задаваемые вопросы

Что вызывает релейный шум в моей цепи?

Шум реле возникает из-за электрических скачков, искрения или плохой проводки. Вы можете услышать шум при размыкании или замыкании контактов. Механический износ также добавляет шума. Вы можете снизить шум, проверив реле и используя хорошую проводку.

Как узнать, издает ли мое реле шум?

Вы слышите щелчки, жужжание или хлопки. Вы можете увидеть мерцание индикаторов или перезагрузку устройств. Если вы заметили странные действия при переключении реле, вероятно, причиной является шум.

Совет: Используйте увеличительное стекло, чтобы проверить, нет ли подгоревших контактов или ослабленных проводов.

Что такое RC-демпфер и как его использовать?

RC-снаббер представляет собой резистор и конденсатор, помещенные между контактами реле. Вы используете его, чтобы остановить скачки напряжения и искрение. Выберите значения, соответствующие напряжению и току вашего реле. Это помогает сохранить тишину в вашей цепи.

Могу ли я использовать обратный диод для реле переменного тока?

Вы используете обратноходовые диоды только для реле постоянного тока. Реле переменного тока требуют других методов, таких как RC-демпферы или MOV. Диоды не работают с переменным током, поскольку ток меняет направление.
